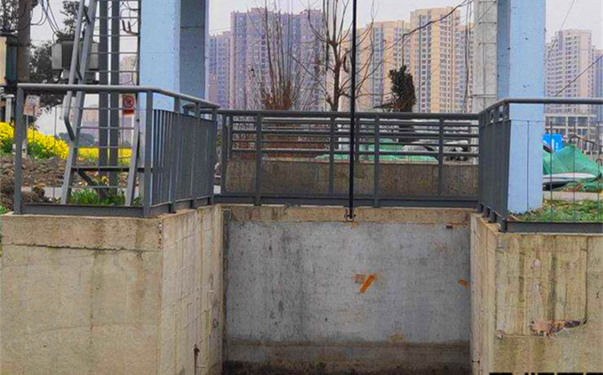

閘門的結構的型式及布置

　　1、閘門尺寸的確定

　　閘機高度：考慮到風浪產生的水位超高為0.5米，因此閘機高度=2.5+0.5=3米。

　　閘機載荷跨度為兩側止水間距：L1=5米。

　　閘門計算跨度：l=l+2d=5+2*0.2=5.4m。

　　2、主梁型式

　　主梁的類型應根據頭部和跨度確定。閘門為中等跨度，為便于制造，決定采用型鋼。

　　3、主梁的布置

　　根據閘門的高跨比，決定采用雙主梁。為使兩個主梁在設計水位時所受的水壓力相等，兩個主梁的位置應對稱于水壓力合力的作用線Y=H/3=2.5/3=0.83米，上懸臂C?0.45H，現?。褐髁杭娴琢海瑸榉奖悴季值字顾?，底梁不到底，取A=0.25米。

　　主梁間距：2b=2(Y-a)=2×(0.83-0.25)=1.16米;則C=H-2b-a=2.5-1.16-0.25=1.09米？0.45H=1.125米符合要求。

　　4、梁格的布置和型式

　　梁格采用復式布置和等高連接，水平次梁為連續梁，其間距上疏下密。
